đột dập PCB

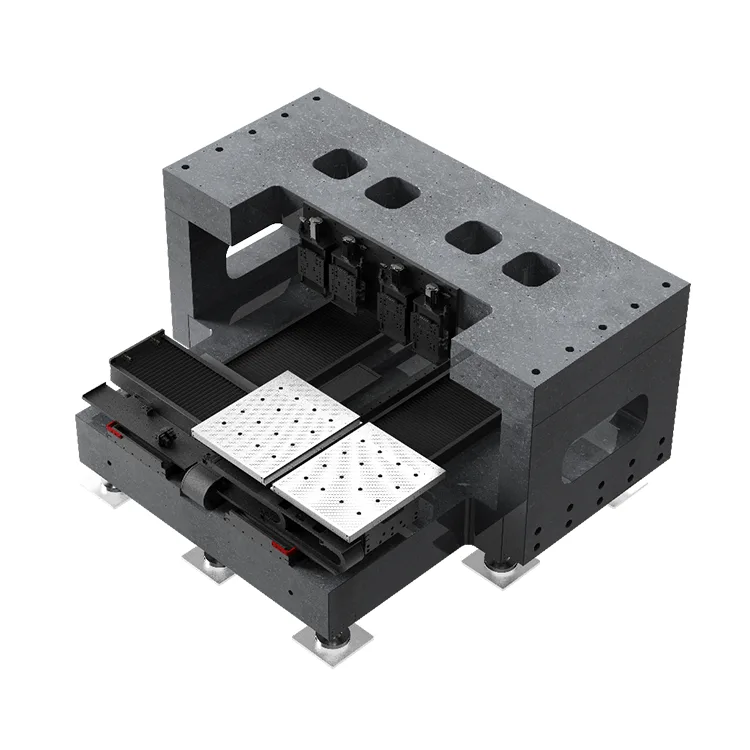

Được thiết kế đặc biệt cho các nhu cầu riêng biệt về đột dập PCB bằng laser CO₂, nền tảng này kết hợp khả năng định vị ở cấp độ micron với độ ổn định chuyển động ở tốc độ cao, cho phép điều khiển chính xác định vị chùm tia laze và độ sâu khoan. Nó tương thích với nhiều loại và độ dày PCB khác nhau (PCB cứng, mềm, dẻo) và độ dày, hỗ trợ khoan khối lượng lớn, độ chính xác cao cho thiết bị điện tử tiêu dùng, điện tử ô tô, điều khiển công nghiệp và sản xuất PCB hàng không vũ trụ. Giải pháp của chúng tôi giúp các nhà sản xuất PCB cải thiện năng suất khoan, giảm thời gian chu kỳ và đáp ứng các yêu cầu thu nhỏ của các linh kiện điện tử hiện đại.

Được xây dựng dựa trên kinh nghiệm chuyên môn về khuôn mẫu chính xác và thành phần chuyển động trong nhiều thập kỷ của Suzhou Deaote, nền tảng này có cấu trúc ổn định nhiệt, độ rung thấp giúp giảm thiểu độ lệch khoan do rung động cơ học hoặc trôi dạt nhiệt độ. Thiết kế mô-đun của nó cho phép tích hợp dễ dàng với thiết bị khoan laser CO₂ hiện có, cung cấp lộ trình nâng cấp hiệu quả về mặt chi phí cho các dây chuyền sản xuất đột lỗ PCB đang tìm kiếm độ chính xác và năng suất nâng cao.

Ưu điểm cốt lõi

1. Độ chính xác khoan cấp micron

Được trang bị phản hồi vòng kín bộ mã hóa tuyến tính có độ phân giải cao (độ phân giải 0,1μm) và truyền động trực tiếp động cơ tuyến tính trục XY, nền tảng này đạt được độ chính xác định vị lặp lại ±1μm và độ chính xác định vị tuyệt đối ±2μm. Điều này đảm bảo vị trí lỗ nhất quán (độ lệch vị trí lỗ ≤±3μm) và kiểm soát chính xác đường kính lỗ (đường kính lỗ tối thiểu có thể khoan: 50μm), loại bỏ các gờ, thành lỗ không bằng phẳng và độ lệch vị trí—rất quan trọng đối với việc đột lỗ PCB mật độ cao.

2. Xử lý tốc độ cao và hiệu quả cao

Các thuật toán điều khiển chuyển động được tối ưu hóa và hệ thống ray dẫn hướng có độ cứng cao cho phép tốc độ di chuyển tối đa 2m/s và gia tốc 1,2G, hỗ trợ các chu trình khoan tần số cao (lên tới 100 lỗ/giây đối với micro-vias). Phản ứng nhanh và thời gian xử lý ngắn của nền tảng giúp giảm thời gian chuyển động không hiệu quả, tăng đáng kể năng suất khoan PCB trong khi vẫn duy trì chất lượng lỗ ổn định trong các hoạt động sản xuất khối lượng lớn.

3. Cấu trúc ổn định nhiệt và độ rung thấp

Được chế tạo với đế bằng đá granit (hệ số giãn nở nhiệt cực thấp) và thiết kế giảm chấn chống rung, bệ giảm thiểu độ trôi vị trí do thay đổi nhiệt độ (<0,5μm/oC) và rung động cơ học. Độ ổn định này đảm bảo độ sâu và đường kính lỗ đồng đều trên toàn bộ bảng PCB, ngay cả khi vận hành liên tục kéo dài—cần thiết để duy trì chất lượng ổn định trong quá trình sản xuất đột dập PCB hàng loạt.

4. Khả năng tương thích và tùy chỉnh loại PCB

Nền tảng này hỗ trợ khoan cho tất cả các loại PCB phổ biến, bao gồm FR-4 cứng, PI linh hoạt, PCB cứng nhắc và lõi kim loại, với vùng làm việc có thể điều chỉnh (300×300mm đến 1200×800mm) để phù hợp với các kích cỡ bảng PCB khác nhau. Suzhou Deoute cung cấp các giải pháp tùy chỉnh cho các yêu cầu khoan cụ thể, bao gồm hành trình trục Z có thể điều chỉnh để kiểm soát độ sâu lỗ mù, hệ thống mâm cặp chân không tùy chỉnh và tích hợp liền mạch với phần mềm điều khiển laser.

5. Bảo trì thấp và tuổi thọ dài

Truyền động động cơ tuyến tính không tiếp xúc giúp loại bỏ hao mòn cơ học và phản ứng ngược, giảm tần suất bảo trì và kéo dài tuổi thọ sử dụng (MTBF ≥20.000 giờ). Bảo vệ được xếp hạng IP65 bảo vệ khỏi bụi và ô nhiễm chất làm mát trong môi trường sản xuất đột lỗ PCB, đồng thời giám sát nhiệt độ tích hợp và tự động bù đảm bảo độ tin cậy hoạt động lâu dài với thời gian ngừng hoạt động tối thiểu.

Thông số kỹ thuật

Kịch bản ứng dụng

Được thiết kế dành riêng cho khoan laser CO₂ trong sản xuất đột lỗ PCB, nền tảng của chúng tôi được sử dụng rộng rãi trong các ứng dụng khoan có độ chính xác cao sau:

● PCB cứng: Khoan xuyên lỗ và lỗ mù cho thiết bị điện tử tiêu dùng (điện thoại thông minh, máy tính xách tay), PCB ô tô và bảng điều khiển công nghiệp

● PCB linh hoạt và cứng nhắc: Khoan vi mô cho các thiết bị đeo, thiết bị điện tử y tế và mạch linh hoạt hàng không vũ trụ

● PCB kết nối mật độ cao (HDI): Khoan xuyên vi mô siêu mịn (đường kính 50-200μm) dành cho các thiết bị điện tử hiệu suất cao

● PCB lõi kim loại: Nhiệt thông qua khoan cho đèn LED, điện tử công suất và mô-đun điện ô tô

Về Deaote

Suzhou Deaote Precision Mold Co., Ltd. là một doanh nghiệp công nghệ cao hàng đầu chuyên về R&D, sản xuất và bán khuôn mẫu chính xác, các bộ phận chuyển động có độ chính xác cao và nền tảng chuyển động tùy chỉnh. Với hơn 15 năm kinh nghiệm trong lĩnh vực sản xuất chính xác, chúng tôi phục vụ khách hàng toàn cầu trong lĩnh vực điện tử, chất bán dẫn và tự động hóa công nghiệp.

Nền tảng chuyển động khoan laser CO₂ của chúng tôi tận dụng công nghệ khuôn chính xác cốt lõi và kiến ​​thức chuyên môn về điều khiển chuyển động của chúng tôi để giải quyết những thách thức đặc biệt trong sản xuất đột dập PCB. Chúng tôi cung cấp các giải pháp trọn gói, từ thiết kế nền tảng tùy chỉnh đến tích hợp tại chỗ và hỗ trợ sau bán hàng, đảm bảo sản phẩm của chúng tôi đáp ứng các tiêu chuẩn cao nhất về độ chính xác, độ tin cậy và hiệu quả.

Cam kết "Độ chính xác thúc đẩy tiến bộ, đổi mới tạo ra giá trị", Suzhou Deaote tuân thủ các hệ thống quản lý chất lượng nghiêm ngặt (được chứng nhận ISO 9001:2015) và đầu tư R&D liên tục, cung cấp các giải pháp chuyển động giúp khách hàng của chúng tôi duy trì khả năng cạnh tranh trong ngành sản xuất điện tử đang phát triển nhanh chóng.
