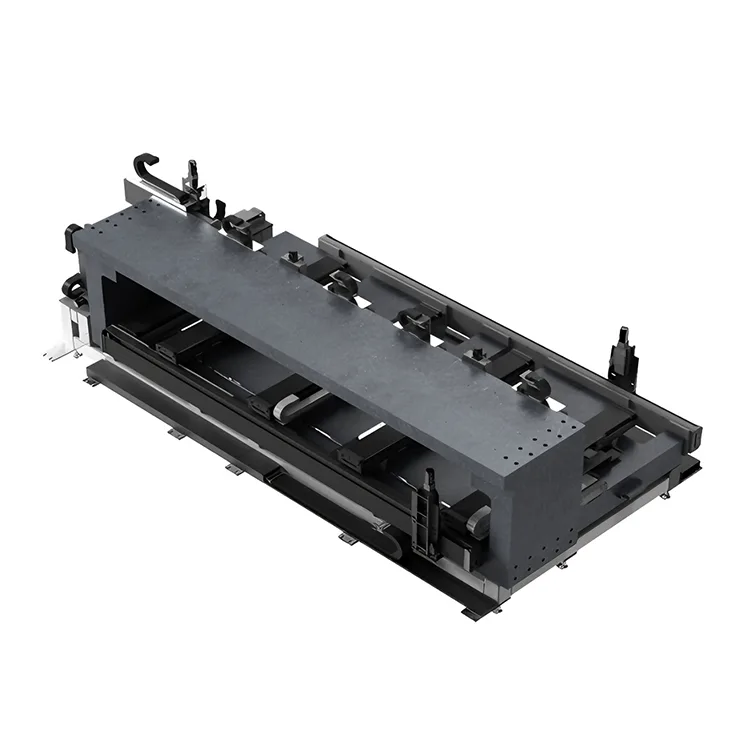

Nền tảng chuyển động chính xác đa trục

Nền tảng chuyển động chính xác Đa trục của chúng tôi tích hợp đế bằng hợp kim nhôm hoặc đá granit có độ cứng cao, dẫn hướng tuyến tính chính xác, động cơ servo hiệu suất cao và bộ mã hóa quang học tuyệt đối để đạt được độ chính xác định vị ±0,5µm và độ lặp lại ±0,1µm. Được thiết kế để hoạt động liên tục 24/7 trong môi trường công nghiệp, nền tảng chuyển động của chúng tôi có thiết kế mô-đun, tích hợp dễ dàng và các thuật toán điều khiển chuyển động tiên tiến để đảm bảo định vị chính xác, đáng tin cậy cho các ứng dụng tự động hóa đòi hỏi khắt khe nhất.

● Các giai đoạn chuyển động 2-6 trục tùy chỉnh được thiết kế theo yêu cầu ứng dụng chính xác và thông số kỹ thuật CAD của bạn

● Độ chính xác định vị dưới micromet (±0,5µm) với khả năng lặp lại ở cấp độ nanomet (±0,1µm) cho các ứng dụng có độ chính xác quan trọng

● Thiết kế mô-đun với các bộ phận có thể hoán đổi cho nhau để dễ dàng tùy chỉnh và bảo trì

● Thuật toán điều khiển chuyển động tiên tiến với công nghệ chống rung để định vị cực kỳ ổn định

● Sản xuất được chứng nhận ISO 9001:2015 với toàn quyền kiểm soát chất lượng và truy xuất nguồn gốc

Các tính năng chính & Ưu điểm cốt lõi

Thiết kế cơ khí có độ cứng cao

Nền tảng chuyển động chính xác Đa trục của chúng tôi có đế bằng hợp kim nhôm cường độ cao (6061-T6) hoặc đá granit để có độ cứng kết cấu đặc biệt và biến dạng nhiệt tối thiểu. Thiết kế mô-đun cho phép cấu hình dễ dàng các hệ thống 2-6 trục, trong khi các bộ phận được gia công chính xác đảm bảo tính song song và vuông góc trong vòng 5 giây cung để có độ chính xác chuyển động tối ưu.

Hệ thống điều khiển chuyển động nâng cao

Được tích hợp với động cơ servo hiệu suất cao, vít bi chính xác hoặc động cơ tuyến tính và bộ mã hóa quang học tuyệt đối (độ phân giải 1nm), các bệ đỡ đa trục của chúng tôi mang lại chuyển động mượt mà, chính xác với độ chính xác dưới micron. Phần mềm điều khiển chuyển động độc quyền bao gồm tối ưu hóa đường đi, triệt tiêu rung động và thuật toán bù lỗi thời gian thực.

Độ tin cậy cấp công nghiệp

Mọi nền tảng chuyển động chính xác Đa trục đều được xây dựng để hoạt động 24/7 trong môi trường công nghiệp với mức bảo vệ IP65, dẫn hướng tuyến tính kín và các bộ phận chịu nhiệt độ cao. Thiết kế chắc chắn đảm bảo MTBF (Thời gian trung bình giữa các lần hỏng hóc) trên 20.000 giờ với yêu cầu bảo trì tối thiểu.

Thông số kỹ thuật

Thông số kỹ thuật cơ khí

● Chất liệu đế: Hợp kim nhôm 6061-T6 / Đá granite đen (00级)

● Hệ thống dẫn hướng: Dẫn hướng con lăn tuyến tính chính xác/vòng bi không khí

● Hệ thống truyền động: Động cơ servo có vít bi/động cơ tuyến tính

● Phản hồi: Bộ mã hóa quang học tuyệt đối (độ phân giải 1nm)

● Xếp hạng bảo vệ: Tiêu chuẩn IP65 (tùy chọn IP67)

Thông số kỹ thuật về môi trường và vận hành

● Nhiệt độ hoạt động: 0-40°C (tùy chọn bù nhiệt độ)

● Độ ẩm: 10-90% RH (không ngưng tụ)

● Cách ly rung: Tùy chọn kiểm soát rung thụ động/chủ động

● Nguồn điện: AC 200-240V, 50/60Hz, 1 pha/3 pha

● Giao diện điều khiển: EtherCAT / Modbus / TCP/IP / Analog

Ứng dụng sân khấu chuyển động đa trục

Tự động hóa công nghiệp

Tự động hóa công nghiệp & Robotics

● Hệ thống gắp và đặt chính xác để lắp ráp linh kiện điện tử

● Hệ thống kiểm tra và kiểm tra tự động cho linh kiện ô tô

● Hệ thống định vị máy công cụ CNC đồng bộ đa trục

● Định vị bộ tác động cuối của cánh tay robot với khả năng điều khiển chính xác 6 trục

Sản xuất chất bán dẫn

Chất bán dẫn & Điện tử

● Hệ thống xử lý và định vị tấm bán dẫn để chế tạo chất bán dẫn

● Kiểm tra và kiểm tra PCB bằng định vị chính xác đa trục

● Đóng gói và liên kết chip LED với độ chính xác dưới micron

● Hệ thống nối và căn chỉnh sợi quang

Y tế & Khoa học

Thiết bị Y tế & Nghiên cứu Khoa học

● Sản xuất và lắp ráp thiết bị y tế có khả năng định vị chính xác cao

● Hệ thống hình ảnh y sinh với khả năng định vị mẫu đa trục

● Thiết bị phẫu thuật laser điều khiển chuyển động 6 trục

● Thiết bị nghiên cứu khoa học để thử nghiệm và mô tả đặc tính vật liệu
