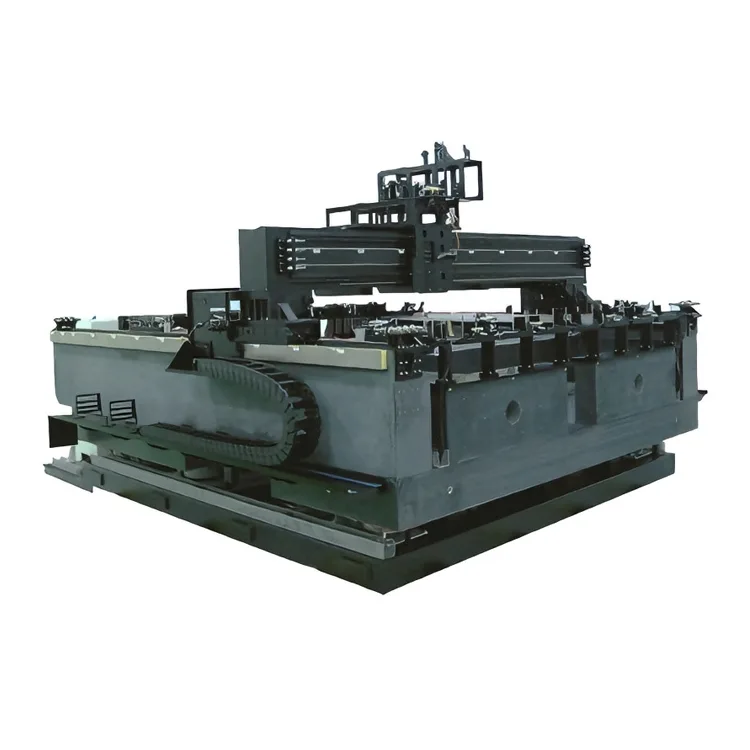

Phát hiện và sửa chữa LCD 10,5G

Được xây dựng dựa trên hơn 15 năm kinh nghiệm của Deaote trong lĩnh vực sản xuất khuôn mẫu chính xác và linh kiện chuyển động quy mô lớn, thiết kế ổ đĩa kép giúp loại bỏ biến dạng mô-men xoắn một trục và đảm bảo chuyển động đồng đều trên toàn bộ bề mặt phát hiện và sửa chữa LCD 10,5G (3,37m × 2,94m). Nền tảng này có đế bằng đá granit ổn định nhiệt và hệ thống chống rung chủ động, duy trì độ chính xác định vị (độ lặp lại ± 2μm) ngay cả khi hoạt động liên tục 24/7 trong môi trường phòng sạch LCD (Loại 1000). Tương thích với các hệ thống kiểm tra quang học tự động (AOI), công cụ sửa chữa bằng laser và robot sửa chữa được hướng dẫn bằng thị giác, nó cho phép tích hợp liền mạch vào dây chuyền sản xuất LCD 10,5G để cải thiện năng suất bảng điều khiển và giảm tỷ lệ phế liệu.

Được tối ưu hóa cho cả quy trình kiểm tra và sửa chữa, tính năng phát hiện và sửa chữa màn hình LCD 10,5G hỗ trợ phạm vi di chuyển có thể tùy chỉnh (trục X: lên tới 4000mm, trục Y: lên đến 3500mm) và hiệu suất động cao (tốc độ tối đa: 1,2m/s, gia tốc: 0,8G) để đáp ứng yêu cầu thông lượng của quá trình sản xuất LCD hàng loạt. Thiết kế mô-đun của nó cho phép đưa ra các giải pháp phù hợp—bao gồm các mô-đun nâng trục Z để định vị dụng cụ sửa chữa và xoay trục Theta (độ chính xác ± 0,005°) để căn chỉnh bảng điều khiển—làm cho nó trở thành lõi chuyển động lý tưởng cho các nhà sản xuất bảng điều khiển LCD 10,5G đang tìm cách tăng cường kiểm soát chất lượng và giảm chi phí sản xuất.

Ưu điểm cốt lõi

1. Kiến trúc ổ đĩa kép cho độ ổn định kích thước lớn 10,5G

Được trang bị bộ truyền động động cơ tuyến tính kép đối xứng trên trục X/Y, nền tảng này giúp loại bỏ độ lệch chuyển động và biến dạng mô-men xoắn thường gặp trong các hệ thống chuyển động kích thước lớn dẫn động đơn. Điều này đảm bảo tốc độ và định vị đồng đều trên toàn bộ quá trình phát hiện và sửa chữa màn hình LCD 10,5G với khả năng kiểm soát độ phẳng ≤5μm/m—rất quan trọng để phát hiện lỗi nhất quán và sửa chữa pixel trên các nền màn hình quá khổ.

2. Độ chính xác ở cấp độ micron để kiểm tra/sửa chữa màn hình LCD

Bộ mã hóa tuyến tính có độ phân giải cao tích hợp (độ phân giải 0,1μm) và thuật toán bù vị trí theo thời gian thực mang lại độ chính xác định vị lặp lại ±2μm và độ chính xác tuyệt đối ±5μm cho trục X/Y. Điều này cho phép nhắm mục tiêu chính xác các lỗi pixel phụ (kích thước ≤5μm) trong tính năng phát hiện và sửa chữa màn hình LCD 10,5G, giảm tỷ lệ phát hiện sai và đảm bảo sửa chữa pixel đáng tin cậy (pixel chết, điểm sáng, sửa lỗi đường nét) mà không làm hỏng các pixel lân cận.

3. Hiệu suất tải nặng và tốc độ cao

Được thiết kế để xử lý các tải nặng (dưới 500kg) bao gồm công cụ phát hiện và sửa chữa LCD 10,5G, nền tảng đạt tốc độ di chuyển tối đa 1,2m/s và gia tốc 0,8G—cân bằng thông lượng cao (lên tới 60 tấm mỗi giờ) với độ ổn định cần thiết cho công việc sửa chữa chính xác. Thiết kế đường dẫn hướng mang không khí giúp loại bỏ ma sát cơ học, đảm bảo chuyển động trơn tru và kéo dài tuổi thọ sử dụng (MTBF ≥25.000 giờ).

4. Thiết kế ổn định nhiệt và chống rung

Được xây dựng bằng nền đá granit tự nhiên (hệ số giãn nở nhiệt ≤0,5×10⁻⁶/oC) và hệ thống cách ly rung động chủ động, nền tảng này giảm thiểu độ lệch vị trí do dao động nhiệt độ (≤0,3μm/oC) và rung động bên ngoài nhà máy gây ra. Độ ổn định này đảm bảo chất lượng kiểm tra/sửa chữa nhất quán trong suốt quá trình sản xuất kéo dài, một yêu cầu quan trọng đối với quá trình sản xuất LCD 10,5G năng suất cao.

5. Tích hợp liền mạch với hệ thống sản xuất LCD

Tương thích với các giao thức truyền thông tiêu chuẩn công nghiệp (EtherCAT, PROFINET, Modbus TCP) và hệ thống MES của nhà máy LCD, nền tảng này tích hợp hoàn hảo với thiết bị AOI, công cụ sửa chữa laser và hệ thống xử lý vật liệu tự động (AMHS). Suzhou Deoute cung cấp khả năng tùy chỉnh đầy đủ các giao diện điều khiển và cấu hình chuyển động để phù hợp với quy trình làm việc của dây chuyền sản xuất LCD 10,5G hiện có, giảm thời gian tích hợp và thời gian ngừng hoạt động.

6. Thiết kế phòng sạch và dễ bảo trì

Được thiết kế để vận hành trong phòng sạch LCD Cấp 1000, nền tảng này có vỏ động cơ tuyến tính kín và tuần hoàn không khí được lọc HEPA để ngăn chặn việc tạo ra hạt (phát thải hạt ≤0,1μm). Các bộ phận chịu lực không khí không cần bôi trơn và cấu trúc mô-đun giúp giảm yêu cầu bảo trì, với các bộ phận thay đổi nhanh có sẵn để bảo trì tại chỗ—giảm thiểu thời gian ngừng sản xuất cho dây chuyền sản xuất LCD 24/7.

Thông số kỹ thuật

Kịch bản ứng dụng

Được thiết kế để phát hiện và sửa chữa màn hình LCD 10,5G, nền tảng chuyển động dẫn động kép của chúng tôi được sử dụng rộng rãi trong các quy trình có độ chính xác cao sau:

● Kiểm tra quang học LCD 10,5G: Kiểm tra quang học tự động (AOI) các lỗi pixel, căn chỉnh phân cực và độ phẳng của nền kính cho tấm nền TV kích thước lớn

● Sửa chữa điểm ảnh LCD: Sửa chữa bằng laser các điểm ảnh chết, điểm sáng và lỗi đường nét trong màn hình LCD 10,5G (tương thích với hiệu chỉnh liên kết COG/FOG)

● Cắt cạnh bảng điều khiển: Cắt tỉa chính xác vật liệu kính/nền thừa cho tấm nền LCD 10,5G để đáp ứng các thông số kích thước cuối cùng

● Căn chỉnh mô-đun đèn nền: Định vị các bộ đèn nền (BLU) và dãy đèn LED với độ chính xác cao để lắp ráp bảng điều khiển LCD kích thước lớn

● Xác minh Kiểm soát Chất lượng: Kiểm tra sau sửa chữa và xác nhận tấm nền LCD 10,5G để đảm bảo tuân thủ các tiêu chuẩn chất lượng của ngành
