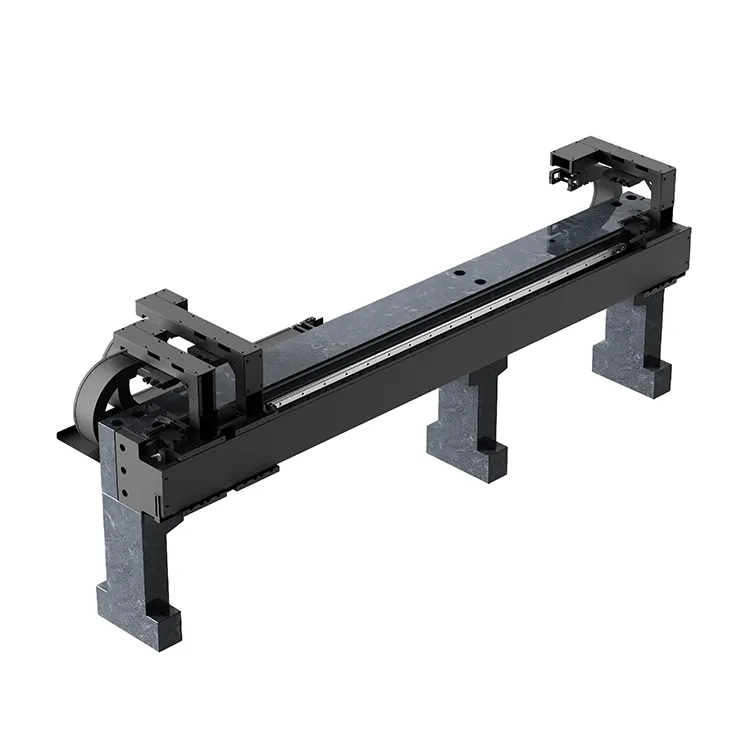

Ba mô-đun phụ chuyển động

Được thiết kế để thay thế mô-đun phụ Ba chuyển động trong dây chuyền sản xuất nhỏ gọn—bao gồm xử lý tấm bán dẫn, kiểm tra bảng điều khiển LCD/OLED và lắp ráp linh kiện điện tử tốc độ cao—mô-đun này tích hợp ba động cơ chuyển động tuyến tính độc lập với bộ mã hóa độ phân giải cao để mang lại độ chính xác dưới micron cho mỗi động cơ đồng thời cho phép điều khiển chuyển động đồng bộ hoặc không đồng bộ linh hoạt.

Được xây dựng dựa trên hơn 15 năm chuyên môn của Deaote trong lĩnh vực sản xuất linh kiện chuyển động chính xác, mô-đun ba động cơ của chúng tôi loại bỏ nhu cầu về nhiều giai đoạn tuyến tính song song, giảm tới 40% diện tích thiết bị và đơn giản hóa việc tích hợp hệ thống. Mỗi động cơ đều có tính năng điều khiển servo độc lập, truyền động trực tiếp bằng không và tốc độ/gia tốc có thể điều chỉnh (0-3m/s), khiến nó trở nên lý tưởng cho các quy trình nhiều bước thông lượng cao như xử lý tấm wafer 300mm (tải → xử lý → dỡ tải), kiểm tra đa vị trí bảng điều khiển LCD và dây chuyền lắp ráp linh kiện ô tô.

Được sản xuất theo tiêu chuẩn chất lượng ISO 9001:2015, mô-đun ba động cơ có khả năng chống bụi/nước theo tiêu chuẩn IP65, tấm chắn điện từ chống nhiễu và hệ thống quản lý cáp kín để đảm bảo hiệu suất đáng tin cậy trong môi trường công nghiệp khắc nghiệt. Tương thích với bộ điều khiển chuyển động tiêu chuẩn công nghiệp (Siemens, Beckhoff, Yaskawa) và các giao thức truyền thông (EtherCAT, PROFINET), nó cho phép tích hợp liền mạch vào dây chuyền sản xuất tự động nhiều trạm, cải thiện hiệu suất thiết bị tổng thể (OEE) lên tới 50% so với thiết lập nhiều mô-đun truyền thống.

Dòng sản phẩm

Dòng DT-LM-TM1 (Lấy nét chính xác)

3 động cơ độc lập với độ chính xác lặp lại ±1μm trên mỗi động cơ, phạm vi di chuyển 1-2m, tốc độ tối đa 2m/s. Lý tưởng cho việc xử lý tấm bán dẫn, lắp ráp linh kiện vi điện tử, hệ thống kiểm tra độ chính xác.

Dòng DT-LM-TM2 (Lấy nét tốc độ cao)

3 máy động lực tốc độ cao với tốc độ tối đa 3m/s, độ chính xác lặp lại ±1,5μm, phạm vi di chuyển 1-4m. Thích hợp để kiểm tra bảng điều khiển LCD/OLED thông lượng cao, hệ thống phân loại tự động, lắp ráp pin.

Dòng DT-LM-TM-HD (Công suất cao)

3 máy động lực hạng nặng với khả năng chịu tải 150kg trên mỗi máy động lực, độ chính xác lặp lại ±2μm, phạm vi di chuyển 1-3m. Được thiết kế để lắp ráp linh kiện ô tô, xử lý vật liệu nặng, in 3D khổ lớn.

Ưu điểm cốt lõi

1. Ba động cơ độc lập với khả năng điều khiển chính xác

Mỗi mô-đun phụ Ba chuyển động đều có tính năng điều khiển servo độc lập và bộ mã hóa tuyến tính có độ phân giải cao (độ phân giải 1nm), mang lại độ chính xác định vị lặp lại ±1μm cho mỗi động cơ—đảm bảo độ chính xác nhất quán trên tất cả các quy trình đa trạm. Máy động lực có thể hoạt động mà không bị nhiễu, thậm chí ở phạm vi di chuyển tối đa (1-4m), loại bỏ hiện tượng lệch vị trí thường gặp trong các hệ thống chuyển động dùng chung đường ray.

2. Chuyển động đồng bộ/không đồng bộ linh hoạt

Hỗ trợ cả chuyển động đồng bộ (cả 3 động cơ di chuyển ở cùng tốc độ/vị trí để xử lý hàng loạt) và chuyển động không đồng bộ (mỗi động cơ hoạt động ở tốc độ/vị trí độc lập cho các quy trình nhiều bước). Tính linh hoạt này làm giảm độ phức tạp của thiết bị và cho phép cấu hình lại nhanh chóng cho các nhiệm vụ sản xuất khác nhau—rất quan trọng đối với các hệ thống sản xuất linh hoạt (FMS).

3. Thiết kế tiết kiệm không gian và tiết kiệm chi phí

Việc tích hợp Ba mô-đun phụ chuyển động trên một ray dẫn hướng duy nhất giúp giảm 40% diện tích thiết bị so với ba mô-đun tuyến tính riêng biệt, tối ưu hóa việc sử dụng không gian sàn nhà máy. Ít thành phần hơn (khung đơn, nguồn điện dùng chung) giúp giảm tổng chi phí hệ thống xuống 30% đồng thời đơn giản hóa việc bảo trì và giảm thời gian ngừng hoạt động.

4. Tốc độ cao và thông lượng cao

Thiết kế truyền động trực tiếp bằng động cơ tuyến tính cho phép tốc độ tối đa lên tới 3m/s trên mỗi động cơ với khả năng tăng tốc nhanh (2g), giảm tới 50% thời gian chu kỳ cho các quy trình nhiều trạm so với thiết lập nhiều mô-đun dẫn động bằng vít bi. Không phản ứng ngược và không mài mòn đảm bảo hiệu suất tốc độ cao ổn định qua hàng triệu chu kỳ.

5. Cấu hình chuyển động có thể tùy chỉnh

Tùy chỉnh đầy đủ phạm vi di chuyển (1-4m), khả năng chịu tải của máy động lực (50-150kg mỗi máy), các thông số tốc độ/gia tốc và cấu hình chuyển động (hình thang, đường cong chữ S) để phù hợp với yêu cầu tự động hóa nhiều trạm của bạn. Thiết kế mô-đun cho phép dễ dàng bổ sung/loại bỏ các động cơ để nâng cấp dây chuyền sản xuất trong tương lai.

6. Độ tin cậy cấp công nghiệp để hoạt động liên tục

Cấp bảo vệ IP65, phạm vi nhiệt độ hoạt động (-10oC đến 80oC) và anod hóa cứng chống ăn mòn đảm bảo hiệu suất đáng tin cậy trong môi trường công nghiệp bụi bặm, ẩm ướt hoặc nhiệt độ cao. MTBF ≥30.000 giờ khi hoạt động liên tục, giảm tổng chi phí sở hữu (TCO) xuống 25% trong 5 năm so với các hệ thống đa mô-đun truyền thống.

Thông số kỹ thuật

Kịch bản ứng dụng

Ba mô-đun phụ chuyển động của Deaote được thiết kế để tự động hóa nhiều trạm thông lượng cao trên các lĩnh vực tăng trưởng cao trên toàn cầu:

● Chất bán dẫn & Điện tử: Tải/xử lý/dỡ tấm bán dẫn 300mm, đóng gói vi mạch, khoan/thử nghiệm đa vị trí PCB

● Sản xuất màn hình: Kiểm tra đa điểm tấm nền LCD/OLED 10,5G, cụm màn hình cảm ứng, định vị mô-đun đèn nền

● Ô tô & hàng không vũ trụ: Lắp ráp nhiều bước linh kiện ô tô, gia công chính xác bộ phận hàng không vũ trụ, xếp chồng pin

● Y tế & Dược phẩm: Lắp ráp nhiều trạm thiết bị y tế, dây chuyền đóng gói thuốc, hệ thống tự động hóa phòng thí nghiệm

● Hậu cần & Phân loại: Phân loại bưu kiện tốc độ cao, lấy hàng tại kho tự động, hệ thống phân loại linh kiện điện tử

Về Deaote

Suzhou Deaote Precision Mold Co., Ltd. là một doanh nghiệp công nghệ cao hàng đầu chuyên về R&D, sản xuất và bán các bộ phận chuyển động chính xác—tập trung vào các mô-đun tuyến tính đa động cơ cho thị trường tự động hóa công nghiệp toàn cầu. Với hơn 15 năm kinh nghiệm về thiết kế khuôn mẫu chính xác và hệ thống chuyển động, chúng tôi phục vụ khách hàng trên khắp Châu Âu, Bắc Mỹ, Châu Á và Úc trong lĩnh vực bán dẫn, điện tử, ô tô và hàng không vũ trụ.

Ba mô-đun phụ chuyển động của chúng tôi được phát triển trong phòng thí nghiệm R&D chuyển động đa trục chuyên dụng của chúng tôi, tận dụng các công nghệ gia công CNC, hiệu chỉnh bằng laser và lắp ráp chính xác tiên tiến để đạt được khả năng kiểm soát độc lập nhiều động cơ với độ chính xác dưới micron. Chúng tôi cung cấp các dịch vụ tùy chỉnh toàn diện—từ thiết kế mô-đun và tạo nguyên mẫu đến lắp đặt tại chỗ và hỗ trợ kỹ thuật toàn cầu—đảm bảo các giải pháp của chúng tôi đáp ứng các yêu cầu riêng của dây chuyền sản xuất tự động nhiều trạm.

Cam kết "Độ chính xác trong chuyển động đa trục, hiệu quả trong tự động hóa", Deaote đầu tư 18% doanh thu hàng năm vào R&D để phát triển các giải pháp chuyển động đa động cơ thế hệ tiếp theo. Cơ sở sản xuất và mạng lưới dịch vụ toàn cầu được chứng nhận ISO 9001:2015 của chúng tôi đảm bảo thời gian đáp ứng nhanh (dưới 48 giờ) và hỗ trợ kỹ thuật tại địa phương, giúp chúng tôi trở thành đối tác đáng tin cậy của các nhà sản xuất dây chuyền sản xuất tự động công suất cao trên toàn thế giới.
