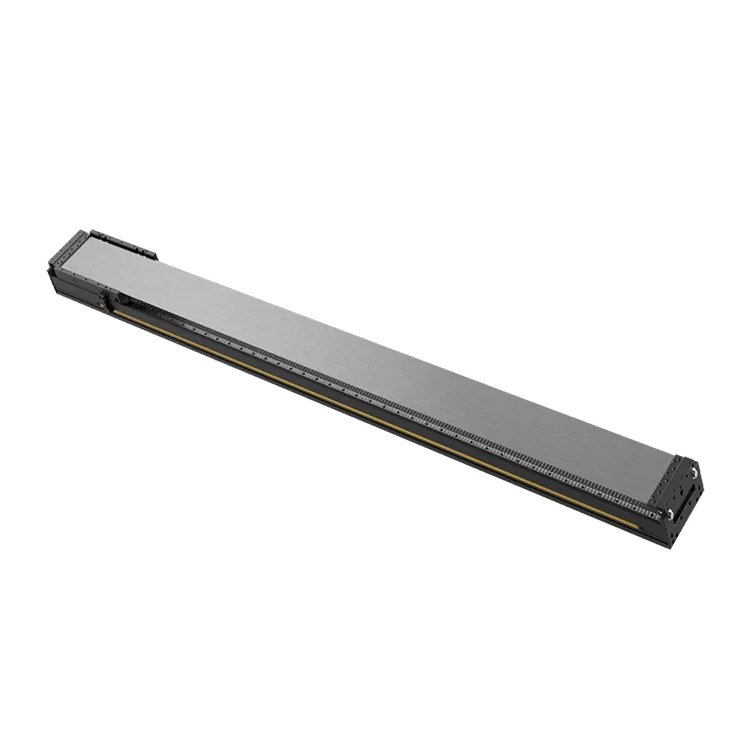

Mô-đun động cơ tuyến tính hành trình dài

Được thiết kế để giải quyết những hạn chế của mô-đun vít bi truyền thống trong các tình huống di chuyển dài—bao gồm xử lý tấm bán dẫn, sản xuất tấm nền LCD/OLED và xử lý laze khổ lớn—mô-đun động cơ tuyến tính hành trình dài này có bộ truyền động động cơ tuyến tính không ma sát, khung hợp kim nhôm cứng và bộ mã hóa tuyến tính có độ phân giải cao để mang lại độ chính xác dưới micron trên chiều dài di chuyển từ 1m đến 6m.

Được xây dựng dựa trên hơn 15 năm chuyên môn của Deaote trong lĩnh vực sản xuất linh kiện chuyển động chính xác, các mô-đun động cơ tuyến tính hành trình dài của chúng tôi giúp loại bỏ tổn thất truyền động cơ học (không phản ứng ngược, không mài mòn) và cho phép vận hành tốc độ cao liên tục (lên đến 5m/s) với độ rung tối thiểu (<0,1g). Thiết kế mô-đun hỗ trợ chiều dài di chuyển tùy chỉnh (1m đến 6m) và khả năng chịu tải (50kg đến 500kg), khiến nó trở nên lý tưởng cho các hệ thống tự động hóa hiệu suất cao như dây chuyền kiểm tra LCD 10,5G, lớp phủ điện cực pin diện tích lớn và xử lý vật liệu nặng trong sản xuất ô tô.

Được sản xuất theo tiêu chuẩn chất lượng ISO 9001:2015, mô-đun động cơ tuyến tính hành trình dài có khả năng chống bụi/nước IP65, các bộ phận ổn định nhiệt độ và hệ thống quản lý cáp kín để đảm bảo hiệu suất đáng tin cậy trong môi trường công nghiệp khắc nghiệt. Tương thích với bộ điều khiển chuyển động tiêu chuẩn công nghiệp (Siemens, Mitsubishi, Beckhoff) và các giao thức truyền thông (EtherCAT, Modbus), nó cho phép tích hợp liền mạch vào dây chuyền sản xuất tự động quy mô lớn, giảm thời gian ngừng hoạt động và cải thiện hiệu suất thiết bị tổng thể (OEE) lên tới 30% so với các hệ thống chuyển động hành trình dài thông thường.

Dòng sản phẩm

Dòng DT-LM-LS1 (Du lịch 1-3M)

Hành trình dài tầm trung (1-3m) được tối ưu hóa cho các ứng dụng chính xác (độ chính xác lặp lại ± 1μm), tốc độ tối đa 2m/s, khả năng chịu tải lên tới 200kg. Lý tưởng cho việc xử lý tấm bán dẫn, sản xuất LCD khổ nhỏ.

Dòng DT-LM-LS2 (Du lịch 3-6 triệu)

Hành trình dài kéo dài (3-6m) dành cho tự động hóa quy mô lớn, tốc độ tối đa 5m/s, tải trọng lên tới 500kg. Thích hợp để kiểm tra LCD 10,5G, cắt laser diện rộng, lắp ráp thân ô tô.

Dòng DT-LM-LS-HD (Công suất cao)

Mô-đun hành trình dài hạng nặng (hành trình 1-4m), tải trọng lên tới 800kg, độ chính xác lặp lại ±2μm. Được thiết kế để xử lý vật liệu nặng, in 3D quy mô lớn và gia công linh kiện hàng không vũ trụ.

Ưu điểm cốt lõi

1. Phạm vi di chuyển mở rộng với độ chính xác vượt trội

Chiều dài hành trình từ 1m đến 6m với độ chính xác định vị lặp lại ±1μm (DT-LM-LS1) và ±2μm đối với các mẫu máy hạng nặng—đạt được độ chính xác cấp công nghiệp ngay cả ở chiều dài hành trình tối đa. Bộ mã hóa tuyến tính có độ phân giải cao (độ phân giải 1nm) và khả năng giảm rung chủ động giúp loại bỏ hiện tượng lệch vị trí trong quá trình di chuyển đường dài.

2. Truyền động trực tiếp cho tốc độ cao và không phản ứng dữ dội

Thiết kế truyền động trực tiếp của động cơ tuyến tính loại bỏ các bộ phận truyền động cơ học (vít bi, dây đai), đạt được độ phản ứng bằng 0, độ mài mòn bằng 0 và tốc độ tối đa lên tới 5m/s. Không cần bảo trì định kỳ cho các bộ phận truyền động giúp giảm 40% thời gian ngừng hoạt động so với các mô-đun hành trình dài dẫn động bằng vít bi.

3. Độ cứng và khả năng chịu tải cao

Khung hợp kim nhôm được gia cố với các ray dẫn hướng tuyến tính kép mang lại độ cứng đặc biệt ( ≥200N/μm) và khả năng chịu tải lên tới 800kg (DT-LM-LS-HD). Độ lệch tối thiểu khi chịu tải nặng đảm bảo độ chính xác nhất quán trên toàn bộ phạm vi di chuyển—rất quan trọng đối với việc gia công và xử lý vật liệu quy mô lớn.

4. Độ rung thấp và hoạt động im lặng

Thiết kế cuộn dây động cơ được tối ưu hóa và tản nhiệt làm mát bằng không khí giúp giảm độ rung khi vận hành xuống 0,1g và tiếng ồn xuống 60dB (khoảng cách 1m). Độ ổn định này rất cần thiết cho các ứng dụng có độ chính xác cao như xử lý tấm bán dẫn và gia công vi mô bằng laser.

5. Thiết kế có thể tùy chỉnh và mở rộng

Tùy chỉnh hoàn toàn chiều dài hành trình (1-6m), độ phân giải bộ mã hóa (1nm đến 10μm), công suất động cơ và cấu hình lắp đặt để phù hợp với yêu cầu tự động hóa quy mô lớn của bạn. Các thành phần mô-đun cho phép dễ dàng mở rộng phạm vi di chuyển mà không cần thiết kế lại toàn bộ hệ thống chuyển động.

6. Độ tin cậy cấp công nghiệp khi vận hành lâu dài

Cấp bảo vệ IP65, phạm vi nhiệt độ hoạt động (-10oC đến 80oC) và anod hóa cứng chống ăn mòn đảm bảo hiệu suất đáng tin cậy trong môi trường công nghiệp bụi bặm, ẩm ướt hoặc nhiệt độ cao. MTBF ≥30.000 giờ khi hoạt động liên tục, giảm tổng chi phí sở hữu (TCO) xuống 25% trong 5 năm.

Thông số kỹ thuật

Kịch bản ứng dụng

Các mô-đun động cơ tuyến tính hành trình dài của Deaote được thiết kế để tự động hóa công nghiệp quy mô lớn trong các lĩnh vực có tốc độ tăng trưởng cao:

● Chất bán dẫn & Điện tử: Xử lý tấm bán dẫn 300mm, kiểm tra/lắp ráp bảng điều khiển LCD/OLED 10,5G, khoan PCB diện rộng

● Tự động hóa công nghiệp: Xử lý vật liệu nặng, cắt/khắc laser khổ lớn, dây chuyền lắp ráp thân ô tô

● Năng lượng & Pin: Lớp phủ điện cực pin lithium diện rộng, sản xuất tấm pin mặt trời, lắp ráp ngăn xếp pin nhiên liệu

● Hàng không vũ trụ & Ô tô: Gia công linh kiện hàng không vũ trụ, hàn khung gầm ô tô, in 3D quy mô lớn

● Y tế & Dược phẩm: Thiết bị chụp ảnh y tế khổ lớn, dây chuyền sản xuất thuốc tự động, trục chuyển động của hệ thống khử trùng
